Описание

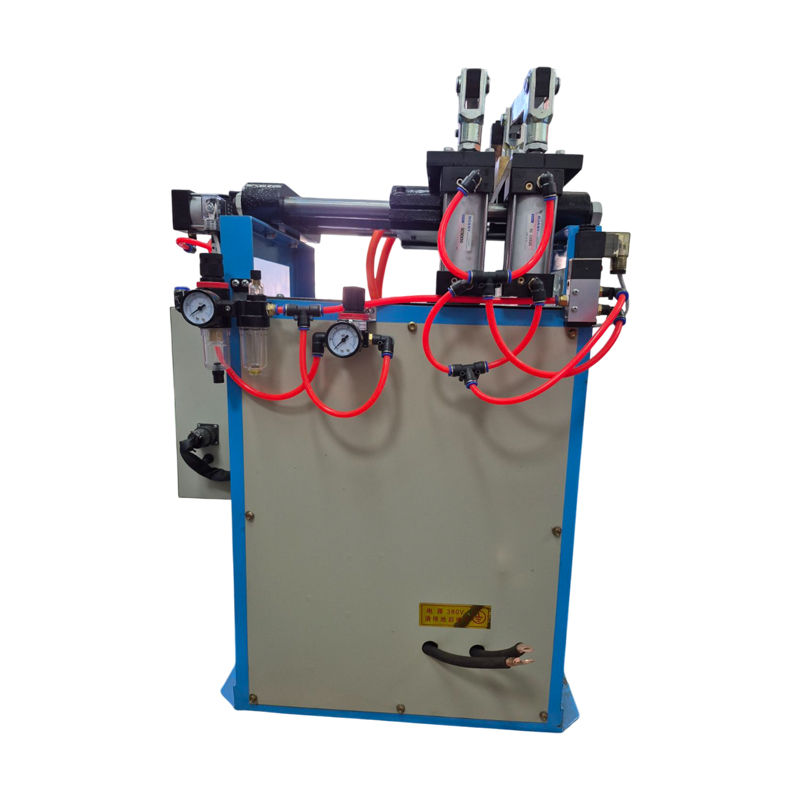

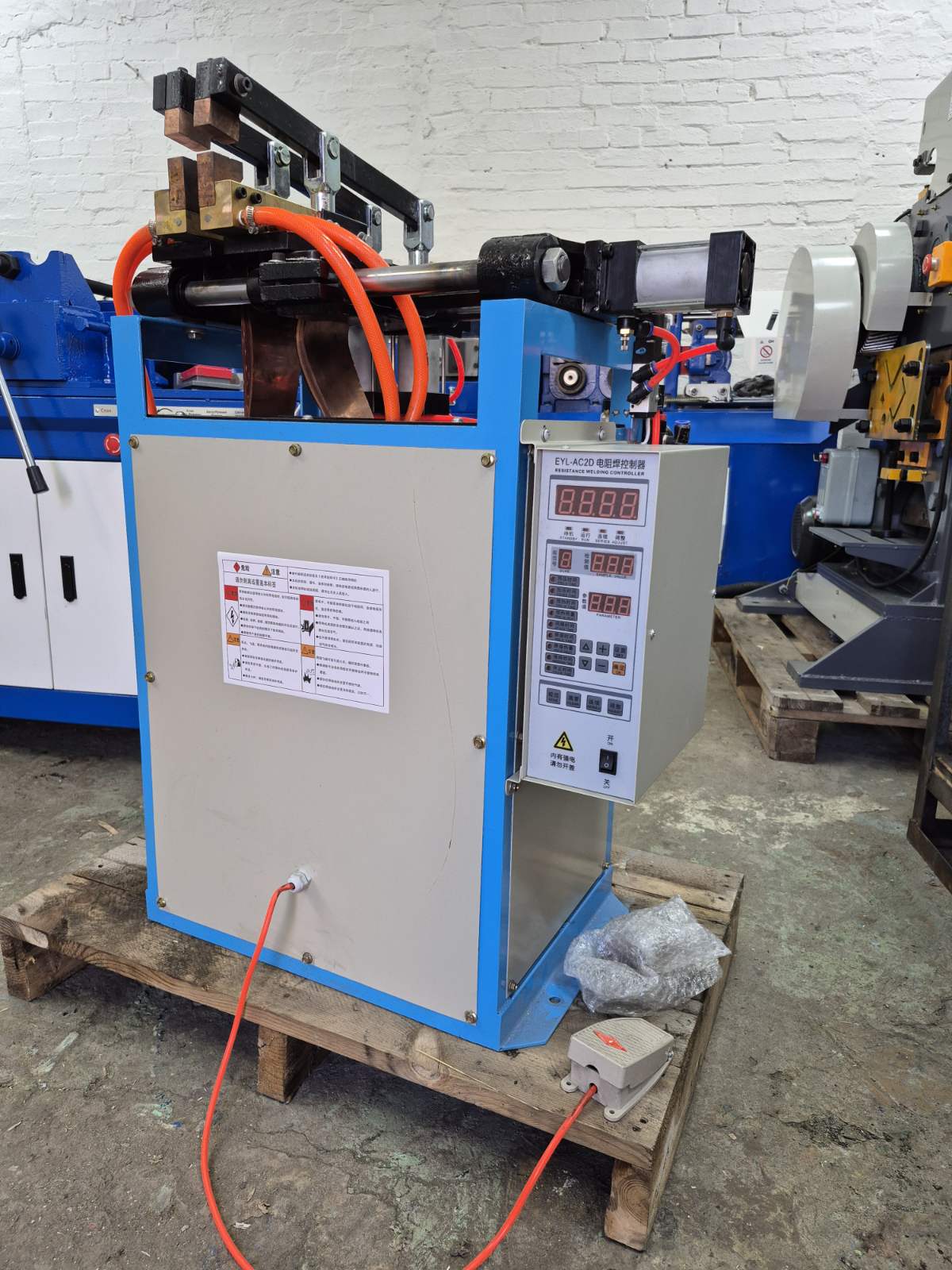

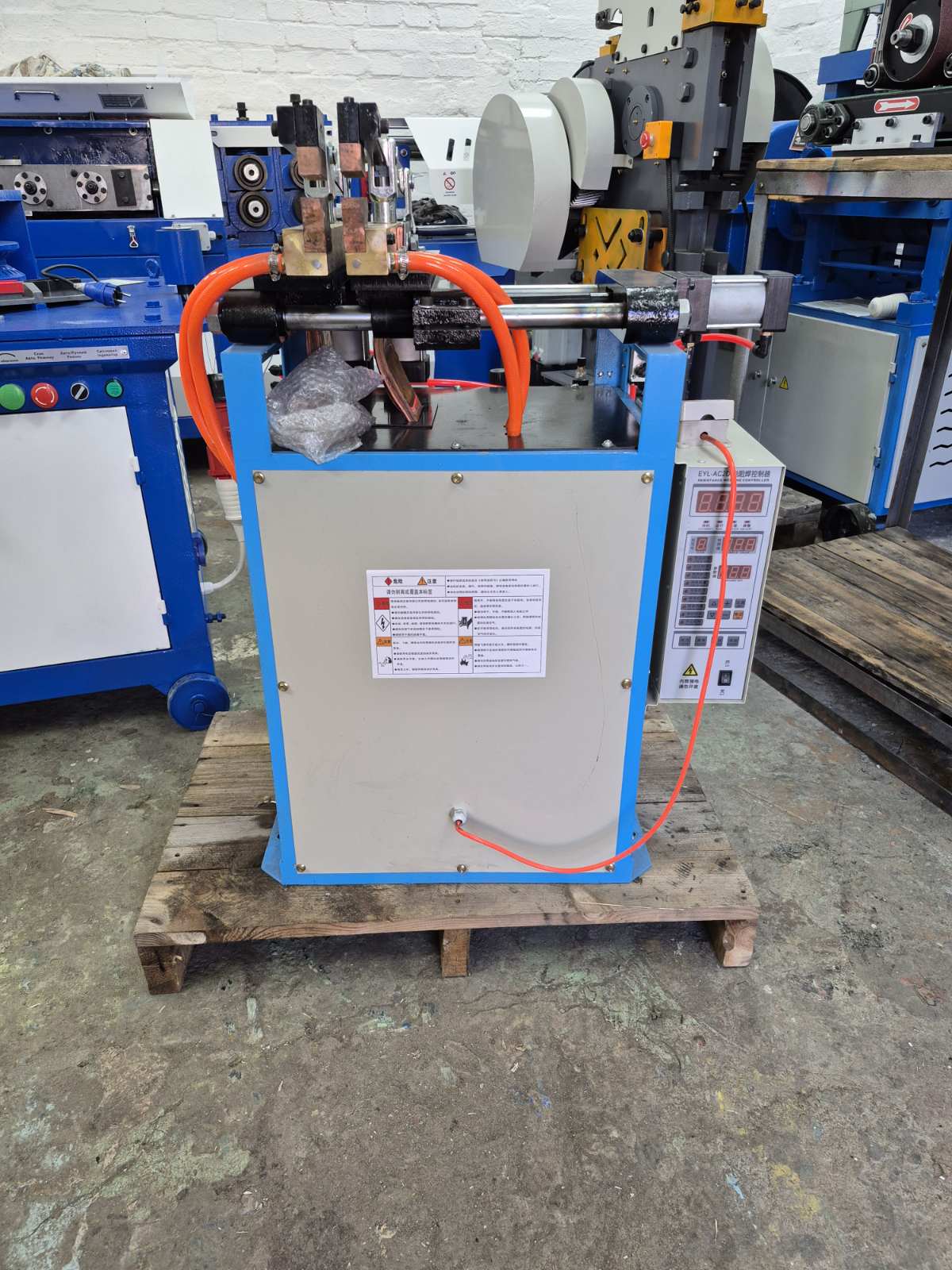

Машина для контактной стыковой сварки UN-50 предназначена для соединения металлических проводов, стержней или полос путем нагрева торцов их электрическим током. Он также предназначен для серийной работы с толстой проволокой, арматурой или металлическими полосами.

Характеристики:

• Номинальная мощность 50 кВА
• Входное напряжение 380В (50 Гц)
• Макс. диаметр сварки (Сталь) 12 – 16 мм
• Макс. диаметр сварки (Медь/Алюминий) 6 – 10 мм
• Номинальный рабочий цикл 20% – 50%
• Усилие сжатия (осадки) до 2500 – 3000 Н
• Давление сжатого воздуха 0,8 МПа
• Тип охлаждения — водяное (расход ~ 5-10 л/мин)
• Производительность 60 раз/мин
• Режим привода – пневматический
• Вес 120 кг
• Китай

Основные возможности модели UN-50

Сварка встык (Butt Welding): Обеспечивает однородную структуру металла в месте соединения. После сварки остается небольшая «решетка» (наплыв), которую обычно шлифуют. Материалы: Лучше всего подходит для низкоуглеродистой стали, нержавейки, а также для медных и алюминиевых сплавов.

Важные замечания по эксплуатации

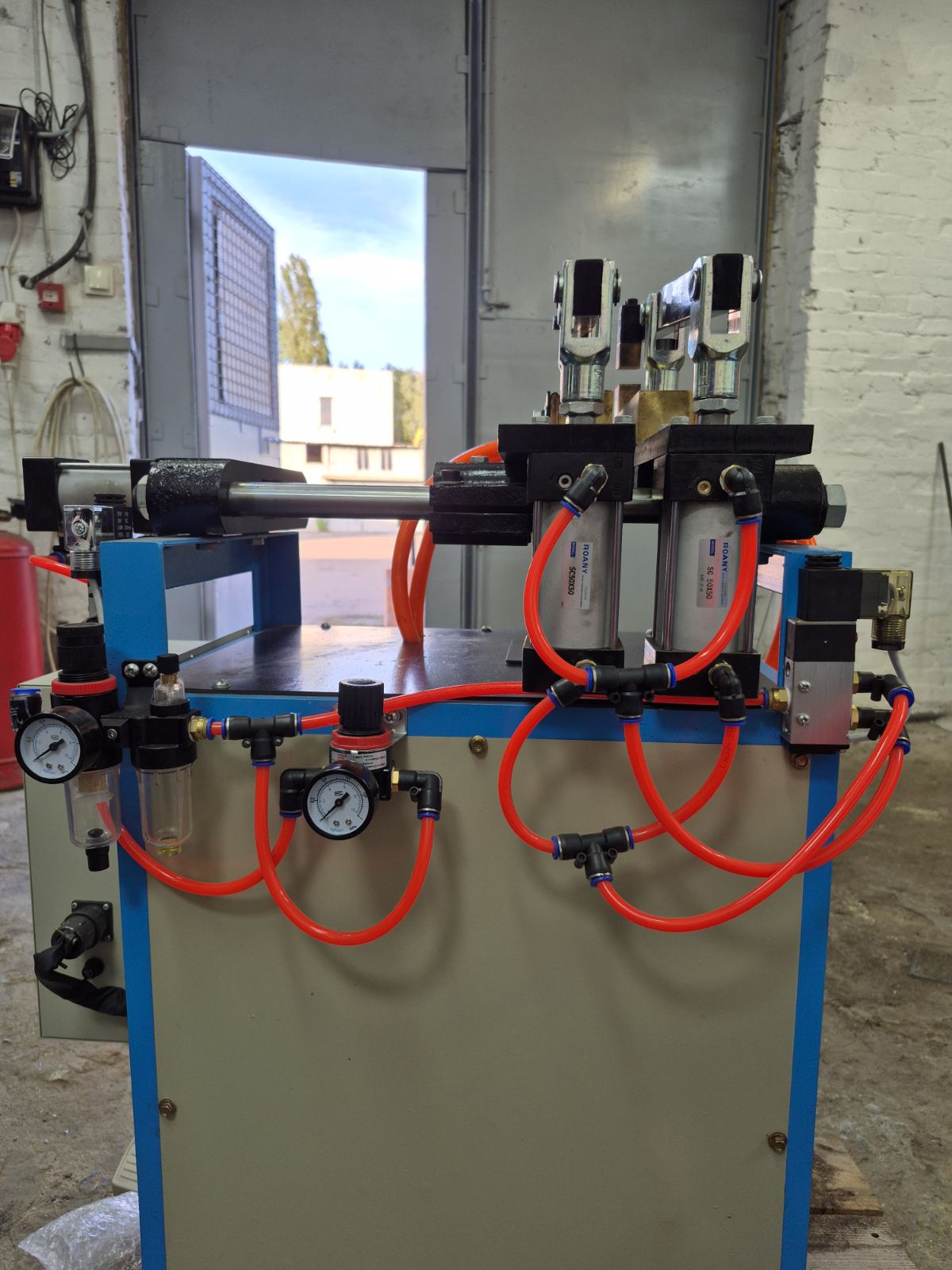

Охлаждение: Поскольку мощность 50 кВА генерирует много тепла, работа без подключенного водяного контура (через те же оранжевые шланги) приведет к быстрому выгоранию медных электродов и трансформатора.

Давление: Для качественного шва важно, чтобы торцы заготовок были ровно отрезаны и плотно прижаты друг к другу перед подачей тока.
